La centrale de pompage-turbinage

Avec ses 900 MW, la centrale de pompage-turbinage de Nant de Drance est l’une des plus puissante d’Europe. Située 600 mètres sous terre, entre les lacs de retenue d’Emosson et du Vieux Emosson, sa capacité de stockage est de 20 millions de kWh. Très flexible, elle joue un rôle important dans la stabilisation du réseau électrique européen et la sécurité d’approvisionnement en Suisse.

Comment ça marche ?

La centrale en chiffres clés

900 mégawatts

Puissance d’une centrale nucléaire comme Gösgen

5 minutes

Le temps nécessaire à Nant de Drance pour passer du pompage à pleine puissance au turbinage à pleine puissance

20 millions de kWh

La capacité de stockage de la centrale

=

400 000 batteries de voitures électriques

Plus de 80%

Un des rendements les plus élevés pour stocker de l’électricité

360 m3/s

Le débit de turbinage maximal

=

celui du Rhône à Genève en été

20 heures

Le temps qu’il faudrait pour vider entièrement le lac de Vieux Emosson

Les installations de la centrale de pompage-turbinage

L’eau est turbinée lorsque les besoins en électricité sont importants pour fournir de l’énergie de pointe. Lorsque les besoins en électricité sont moindres ou que la production issue des nouvelles énergies renouvelables est excédentaire, l’eau est pompée du barrage inférieur vers le barrage supérieur pour stocker de l’énergie.

Schéma de fonctionnement

L’eau stockée dans le barrage supérieur est turbinée lorsque les besoins en électricité sont importants pour fournir de l’énergie de pointe. Lorsque les besoins en électricité sont moindres ou que la production issue des nouvelles énergies renouvelables est excédentaire, l’eau est pompée du barrage inférieur vers le barrage supérieur pour stocker de l’énergie.

Lac du Vieux Emosson
Puits verticaux
Cavernes (machines et transformateurs)
Galerie d’amenée
Lac d’Emosson
Galerie d’accès aux installations supérieures
Galerie d’accès principale depuis Le Châtelard
i
1
2
3
4
5
6
7

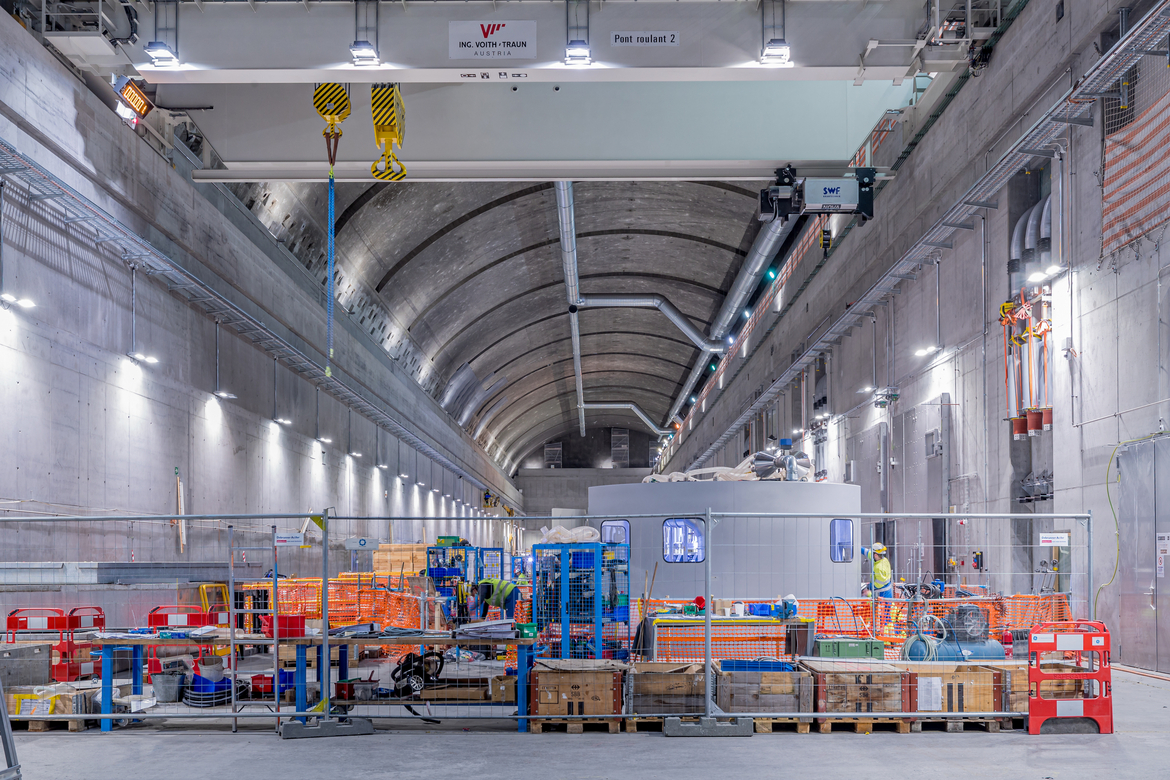

La caverne des machines

La caverne des machines se situe 600 m sous terre entre les lacs de retenue d'Emosson et du Vieux Emosson. C'est le cœur de l'ouvrage.

Ponts roulants
Moteur-alternateur

Poids du rotor : 300 t

Poids total de la masse tournante : env. 420 t

Vanne sphérique d'entrée
Pompe-turbine
Vanne sphérique de sortie
Canal de drainage
Ventilation
Convertisseurs de fréquence
Inverseurs de phase
Disjoncteurs
Automatisme de groupe
Circuit de refroidissement
Tuyau d'aspiration
i
1
2
3
4
5
6
7
8
9
10
11
12
13

Pompe-turbine

La centrale de Nant de Drance est constituée de 6 pompes-turbines d’une puissance de 150 MW chacune.

Vanne sphérique d'entrée

Diamètre intérieur : 2100mm

Pression nominale de conception : 65 bar

Poids : env. 120 t

Pompe-turbine

Diamètre intérieur : 2100mm

Pression nominale de conception : 65 bar

Vanne sphérique de sortie

Diamètre intérieur : 2800mm

Pression nominale de conception : 35 bar

Poids : env. 135 t

Tuyau d'aspiration
i
1
2
3
4

Barrage du Vieux Emosson

Le barrage du Vieux Emosson se situe à une altitude de 2225 mètres. Sa capacité de stockage est de 25 millions de m3 d’eau, ce qui correspond en termes d’énergie à 20 millions de kWh.

Evacuateur de crue
Pompage de la Veudale
Vidange de fond

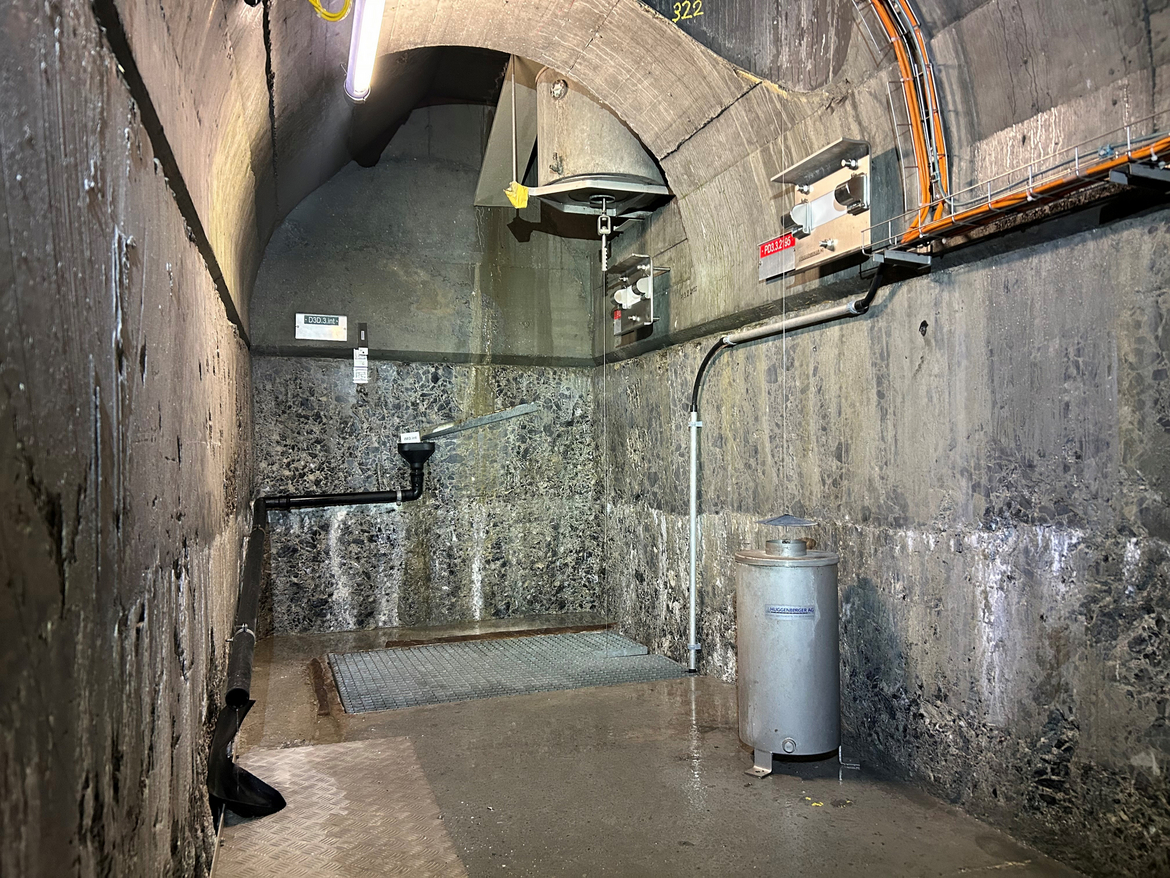

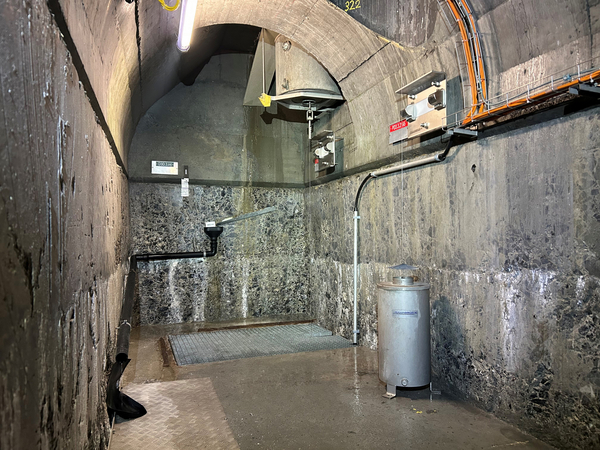

Pendules
i
1
2
3
4
